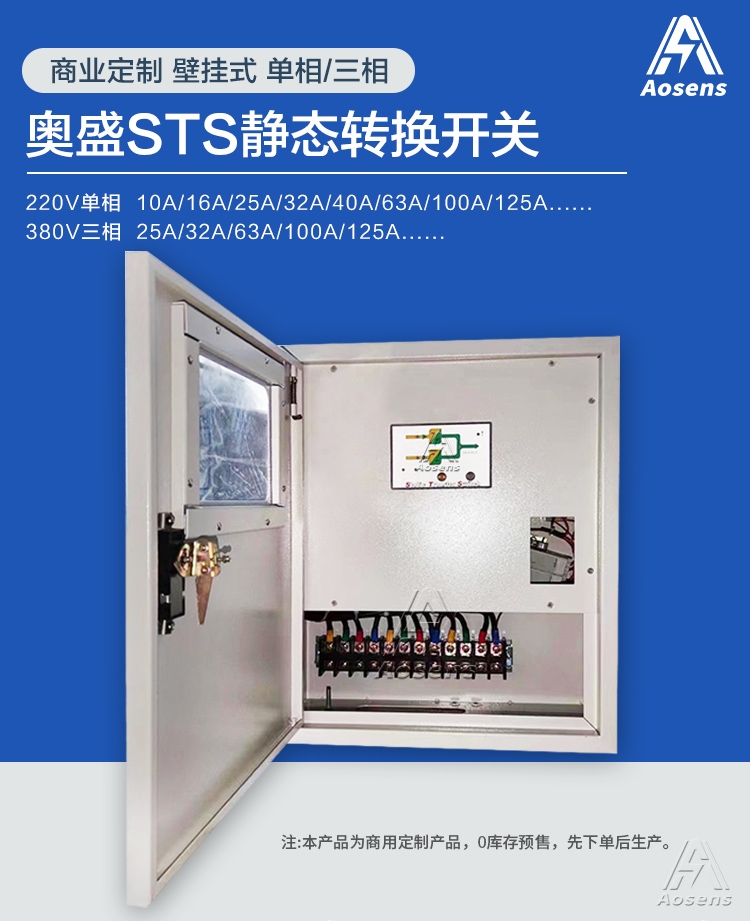

AS-STS靜態切換開關壁掛安裝 10A -125A 220V/380V三相雙電源靜態轉換器

壁掛式STS靜態切換器專為非機柜安裝環境，壁掛方式安裝使用設計。

主切換器件為進口可控硅模組（SCR），實現毫秒級高速無觸點切換。
典型切換時間≦5ms（毫秒）。
電源A、電源B均正常時，STS由電源A帶載。B路可控硅模組處于待機狀態。
電源A異常時，STS自動切換至電源B帶載。
電源A恢復正常時，STS從電源B自動轉換回電源A帶載。即自動A路優先功能。
電源A、電源B均正常時，可通過面板轉換換按鈕手動轉換AB路。
寬深高400×178×485mm

型號：AS-STS壁掛

標簽： STS

?壁掛式單相/三相10A-125A

【產品簡介】

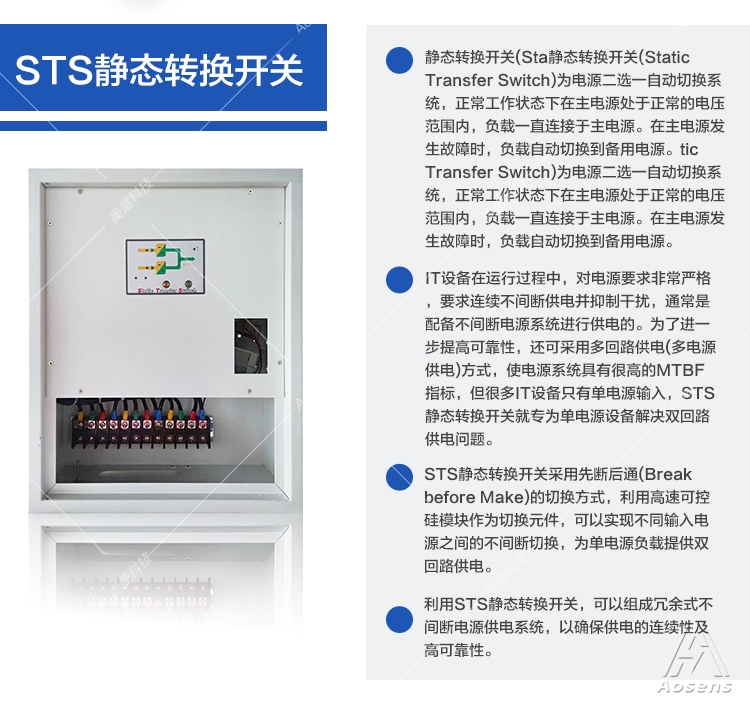

STS靜態轉換開關（Static Transfer Switch）為電源二選一自動轉換系統。正常工作狀態下，在主電源處于正常的電壓范圍內，負載一直連接于主電源。在主電源發生故障時，負載自動切換到備用電源。

STS靜態轉換開關采用可控硅模組（SCR）作為切換器件，可以實現不同輸入電源之間的不斷電切換，為單電源負載提供雙回路供電。

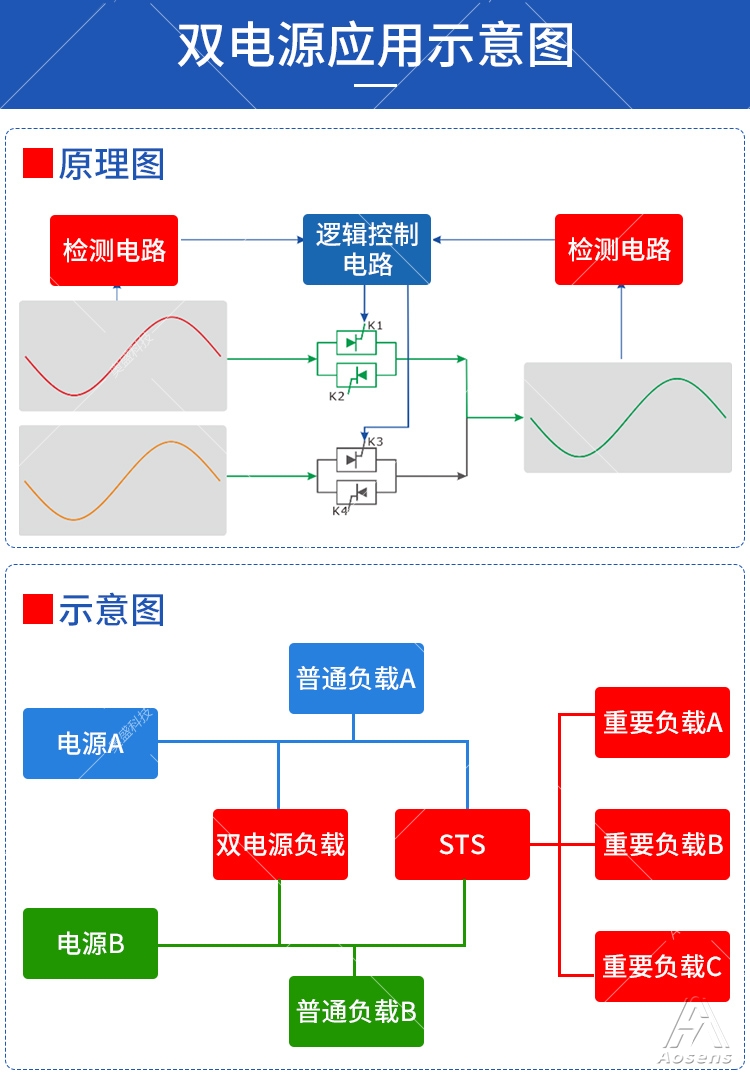

應用示意圖

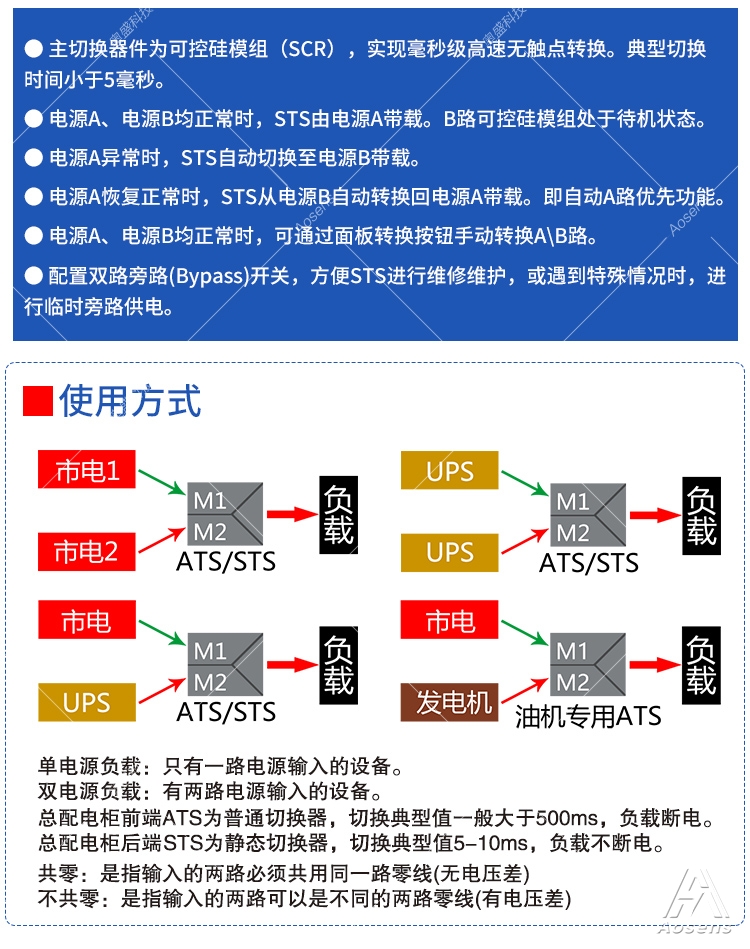

● 主切換器件為進口可控硅模組（SCR），實現毫秒級高速無觸點切換。

● 全機PCB采用SMT貼片技術，三防保護。

● 典型切換時間≦5ms（毫秒）。

● 電源A、電源B均正常時，STS由電源A帶載。B路可控硅模組處于待機狀態。

● 電源A異常時，STS自動切換至電源B帶載。

● 電源A恢復正常時，STS從電源B自動轉換回電源A帶載。即自動A路優先功能。

● 電源A、電源B均正常時，可通過面板轉換換按鈕手動轉換A\B路。

● RS485通訊接口，干接點接口（選配）。

● 彩色觸摸屏LCD顯示（選配）

型號： 3P切火線，4P切零火	AS-STS-3332B/3P AS-STS-3332B/4P			AS-STS-3363B/3P AS-STS-3363B/4P	AS-STS-33100B/3P AS-STS-33100B/4P
額定電流：	32A		63A		100A
輸入電壓：	單相380V ±15% (其它規格可訂做)
輸出電壓：	同輸入

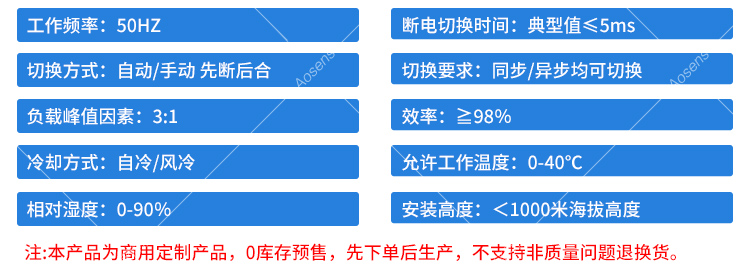

工作頻率：	50Hz/60Hz
斷電切換時間：	≤5ms;
切換方式：	自動/手動先斷后合
切換要求：	同步/非同步均可斷電切換
輸入方式：	端子排
輸出方式：	端子排
通訊接口：	RS485 MODBUS-RTU（選配）、干接點（選配）
顯示：	LED（標配） +LCD（選配）
負載峰值因數：	3：1
效率：	≧98%
冷卻方式：	風冷
最高溫升：	＜60 ⁰C;
允許工作溫度：	0-40⁰C
相對濕度：	0-90 % （不凝露）
安裝高度：	<1500 米海拔高度
尺寸(機架式)：	400178485mm
重量：	16KG	18KG				20KG

?一、單相220V 1P共零選型：

PR代碼	電流電壓	規格型號	配置說明
D125989	10A 220V AC	AS-STS-1110B/1P	壁掛安裝，端子排輸入輸出，共零，無空開
D233988	16A 220V AC	AS-STS-1116B/1P	壁掛安裝，端子排輸入輸出，共零，無空開
D345987	25A 220V AC	AS-STS-1125B/1P	壁掛安裝，端子排輸入輸出，共零，無空開
D449986	32A 220V AC	AS-STS-1132B/1P	壁掛安裝，端子排輸入輸出，共零，無空開
D563985	40A 220V AC	AS-STS-1140B/1P	壁掛安裝，端子排輸入輸出，共零，無空開
D673984	63A 220V AC	AS-STS-1163B/1P	壁掛安裝，端子排輸入輸出，共零，無空開
D799983	100A 220V AC	AS-STS-11100B/1P	壁掛安裝，端子排輸入輸出，共零，無空開
D8115982	125A 220V AC	AS-STS-11125B/1P	壁掛安裝，端子排輸入輸出，共零，無空開

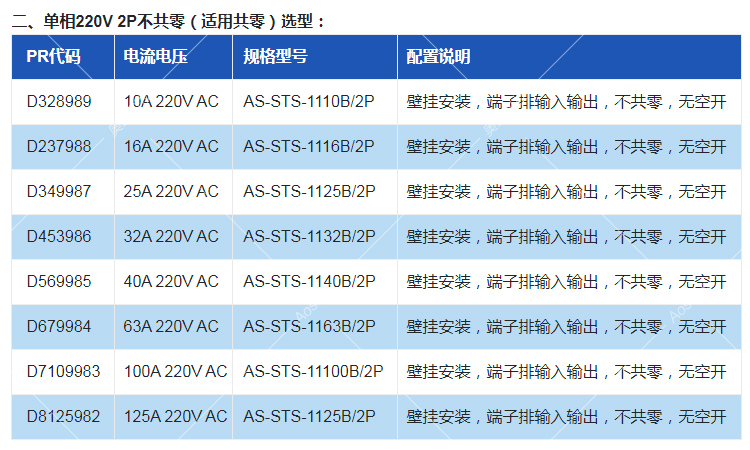

?二、單相220V 2P不共零（適用共零）選型：

PR代碼	電流電壓	規格型號	配置說明
D328989	10A 220V AC	AS-STS-1110B/2P	壁掛安裝，端子排輸入輸出，不共零，無空開
D237988	16A 220V AC	AS-STS-1116B/2P	壁掛安裝，端子排輸入輸出，不共零，無空開
D349987	25A 220V AC	AS-STS-1125B/2P	壁掛安裝，端子排輸入輸出，不共零，無空開
D453986	32A 220V AC	AS-STS-1132B/2P	壁掛安裝，端子排輸入輸出，不共零，無空開
D569985	40A 220V AC	AS-STS-1140B/2P	壁掛安裝，端子排輸入輸出，不共零，無空開
D679984	63A 220V AC	AS-STS-1163B/2P	壁掛安裝，端子排輸入輸出，不共零，無空開
D7109983	100A 220V AC	AS-STS-11100B/2P	壁掛安裝，端子排輸入輸出，不共零，無空開
D8125982	125A 220V AC	AS-STS-1125B/2P	壁掛安裝，端子排輸入輸出，不共零，無空開

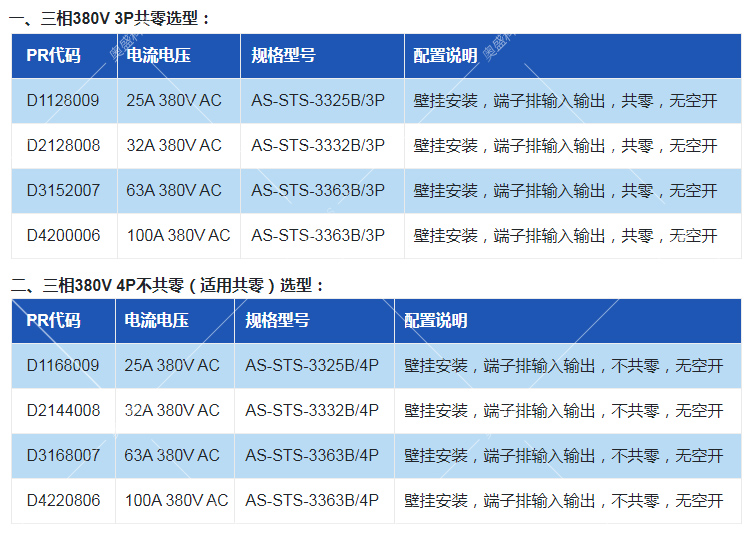

?一、三相380V 3P共零選型：

PR代碼	電流電壓	規格型號	配置說明
D1128009	25A 380V AC	AS-STS-3325B/3P	壁掛安裝，端子排輸入輸出，共零，無空開
D2128008	32A 380V AC	AS-STS-3332B/3P	壁掛安裝，端子排輸入輸出，共零，無空開
D3152007	63A 380V AC	AS-STS-3363B/3P	壁掛安裝，端子排輸入輸出，共零，無空開
D4200006	100A 380V AC	AS-STS-3363B/3P	壁掛安裝，端子排輸入輸出，共零，無空開

?二、三相380V 4P不共零（適用共零）選型：

PR代碼	電流電壓	規格型號	配置說明
D1168009	25A 380V AC	AS-STS-3325B/4P	壁掛安裝，端子排輸入輸出，不共零，無空開
D2144008	32A 380V AC	AS-STS-3332B/4P	壁掛安裝，端子排輸入輸出，不共零，無空開
D3168007	63A 380V AC	AS-STS-3363B/4P	壁掛安裝，端子排輸入輸出，不共零，無空開
D4220806	100A 380V AC	AS-STS-3363B/4P	壁掛安裝，端子排輸入輸出，不共零，無空開
